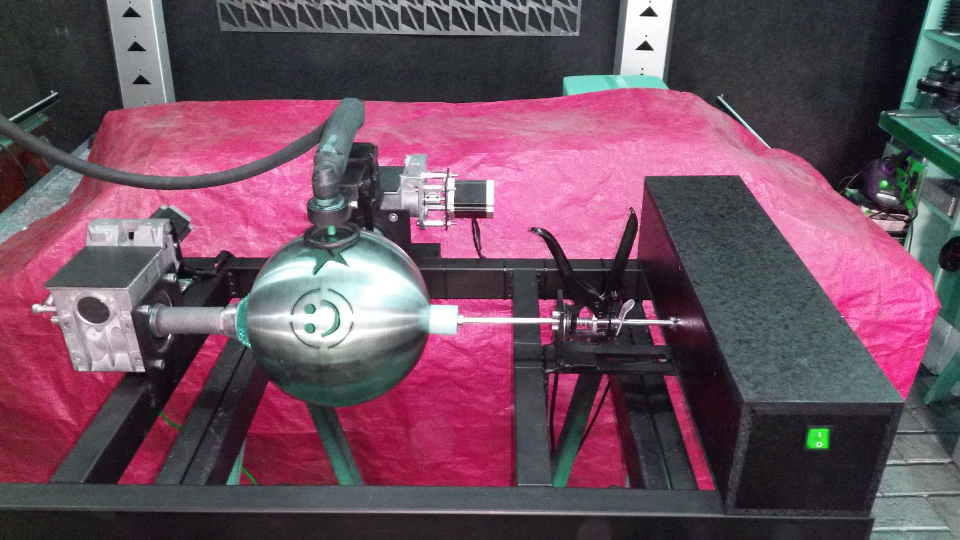

“ step-go 3D-Ball-Cut 400“

 mit „WIN PC-NC“ Plasma-Schneid-Software

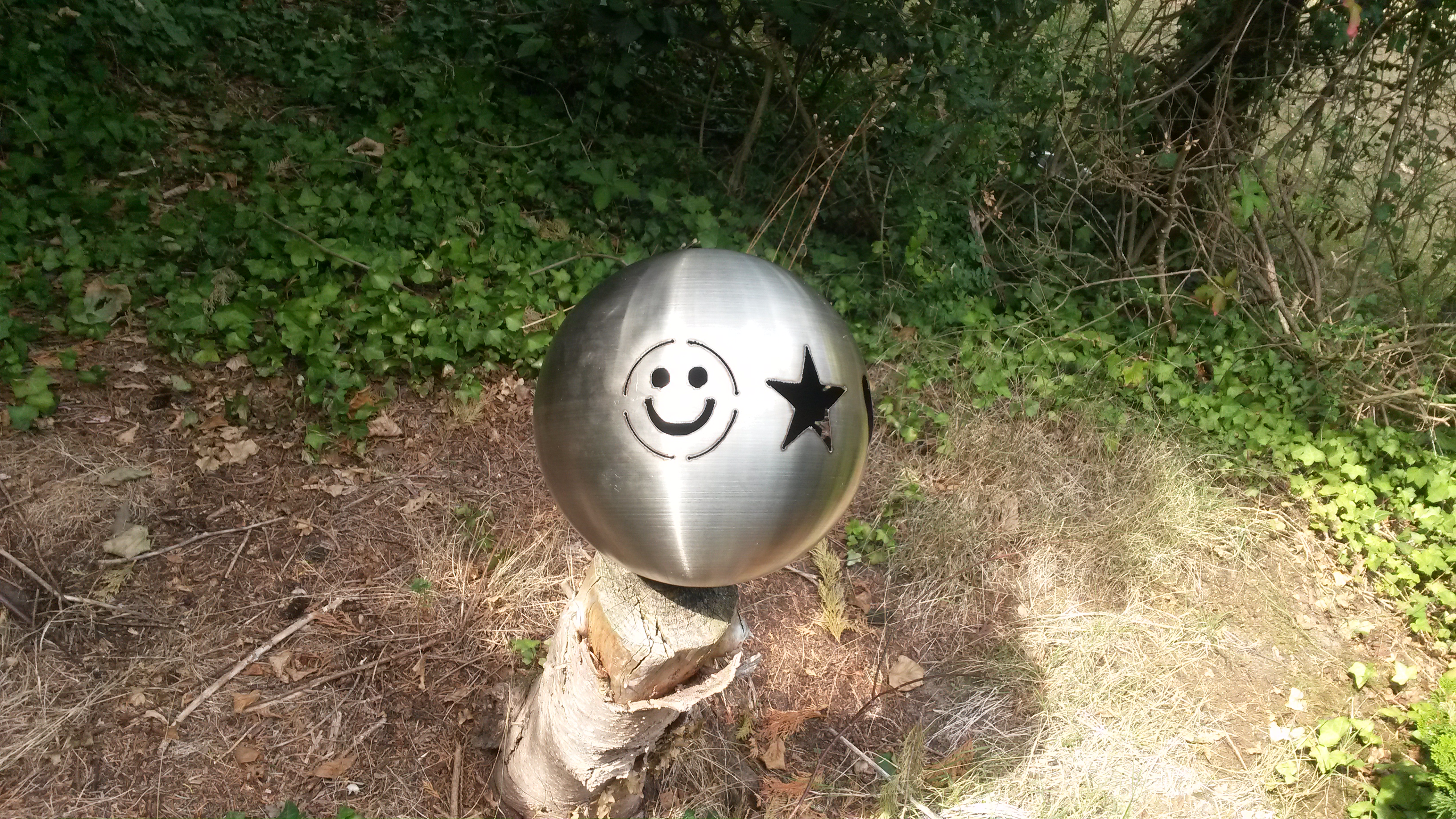

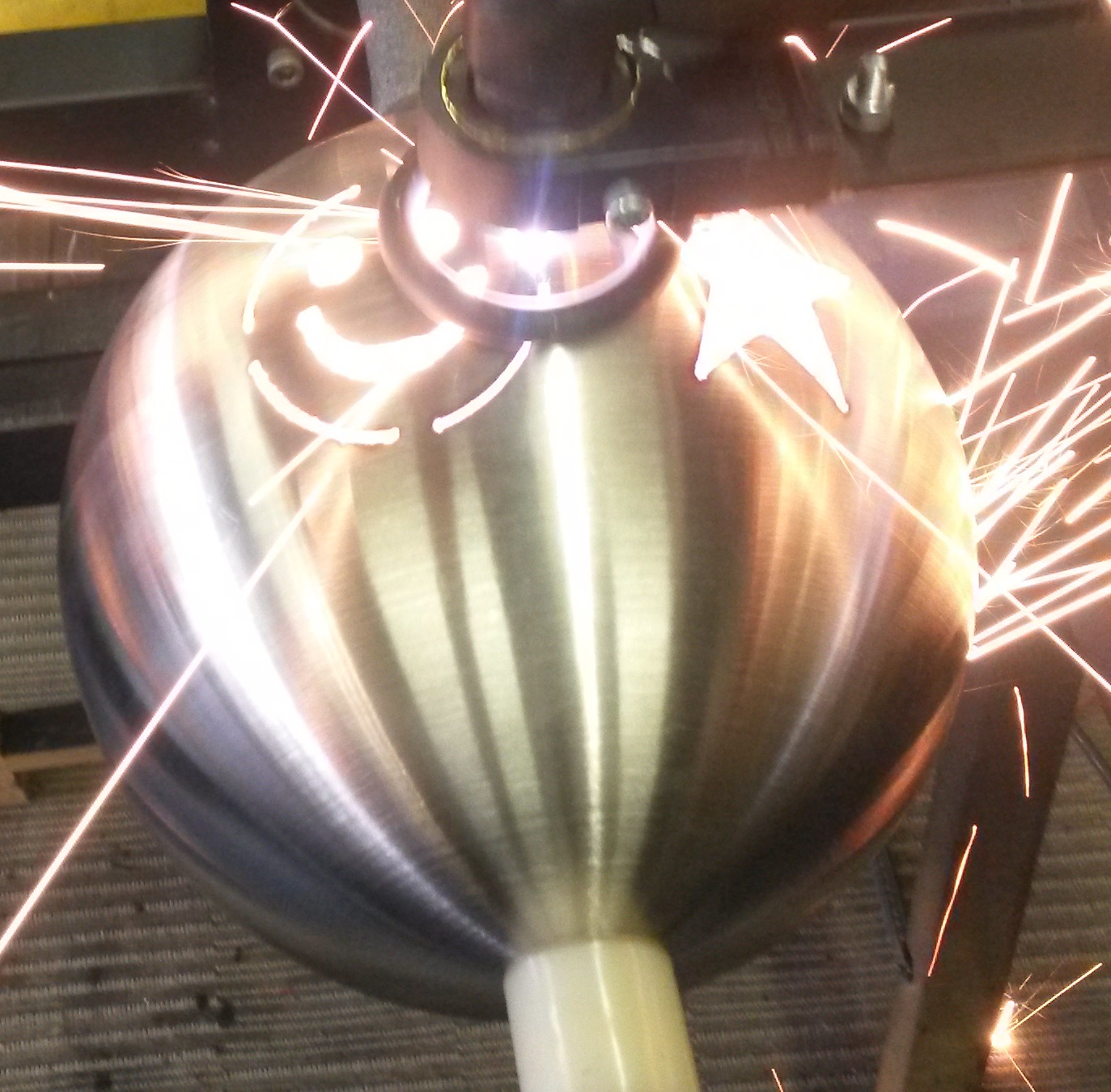

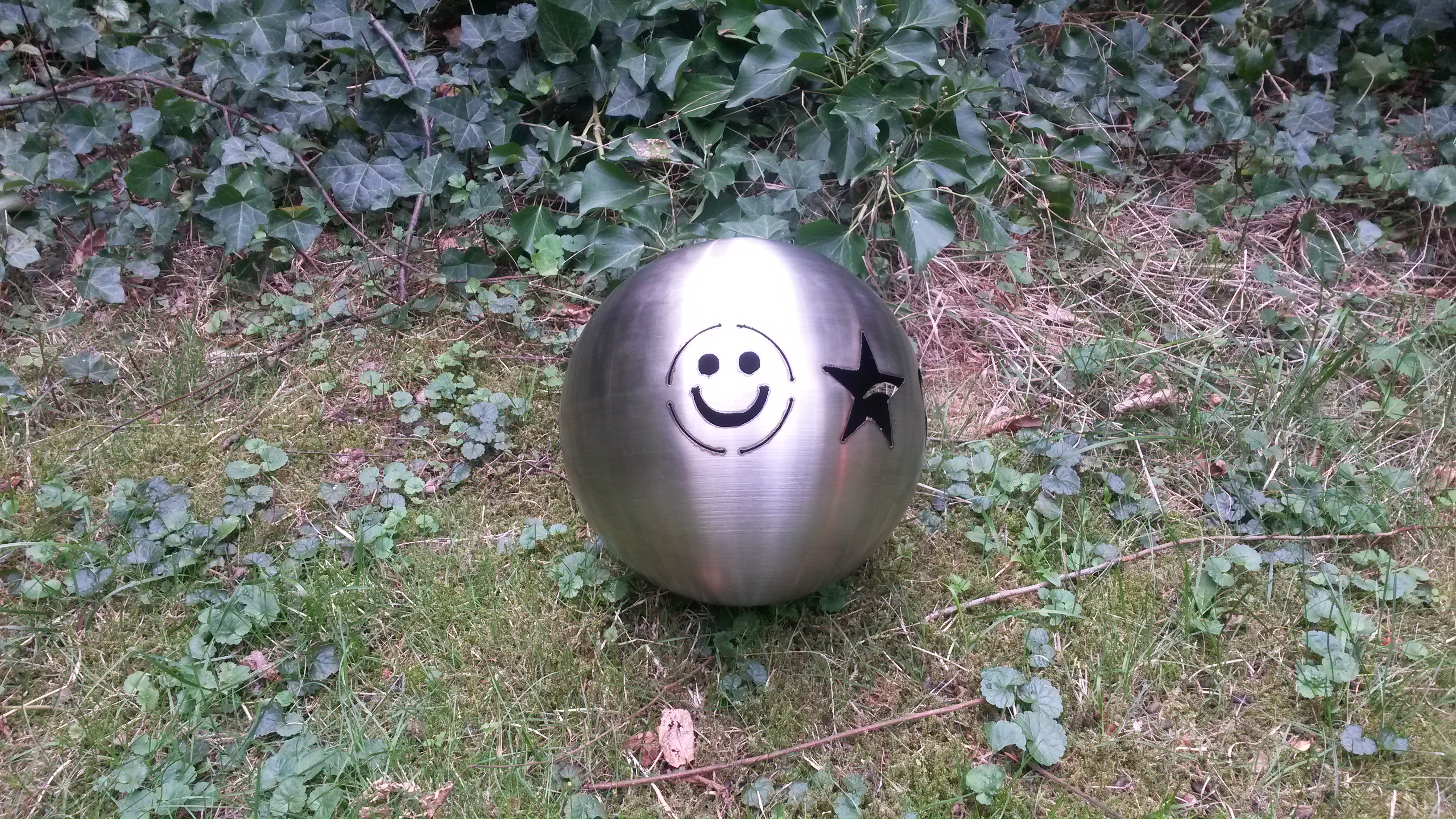

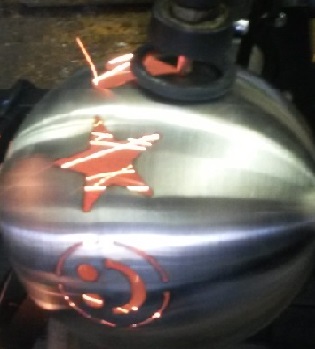

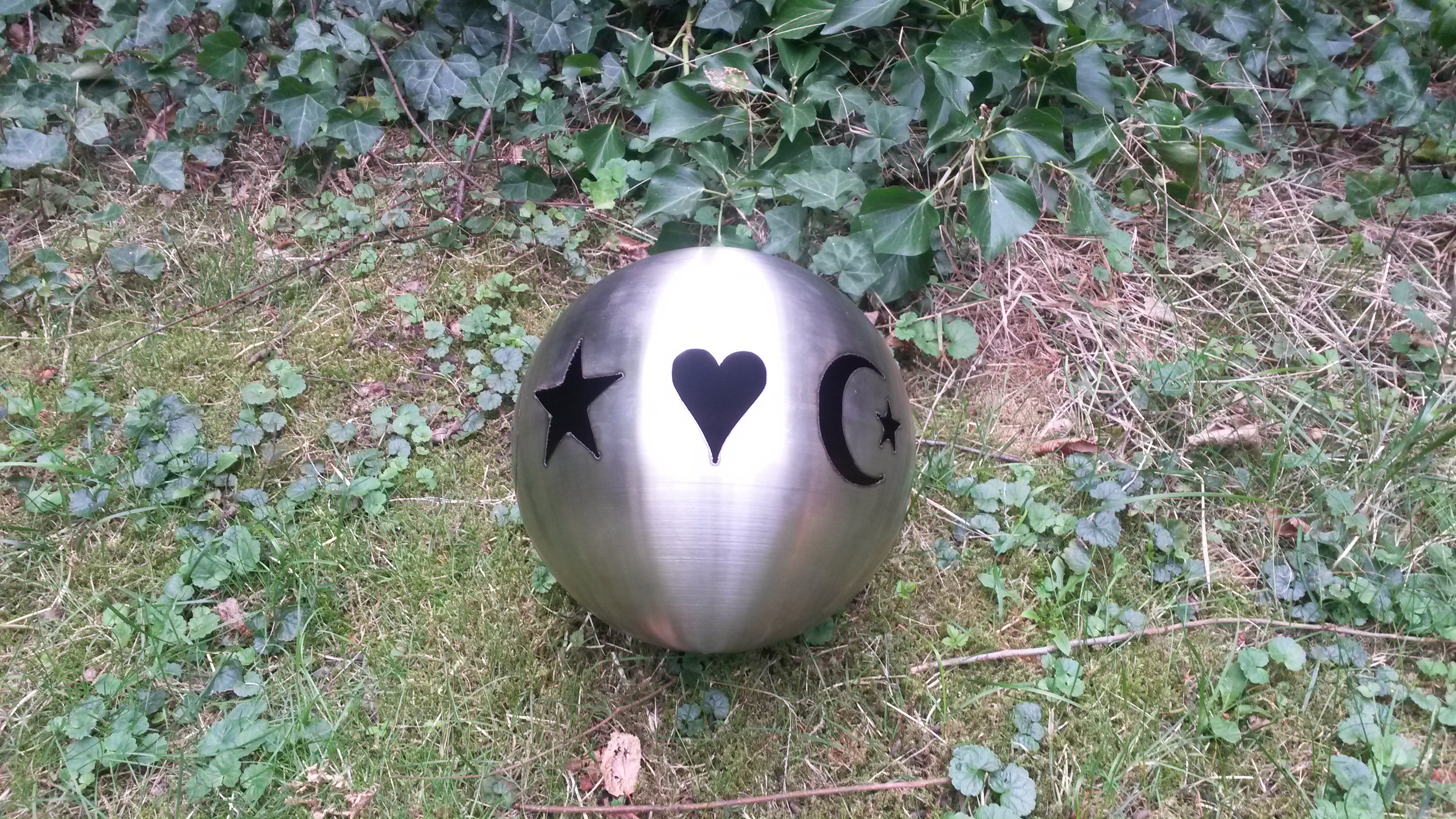

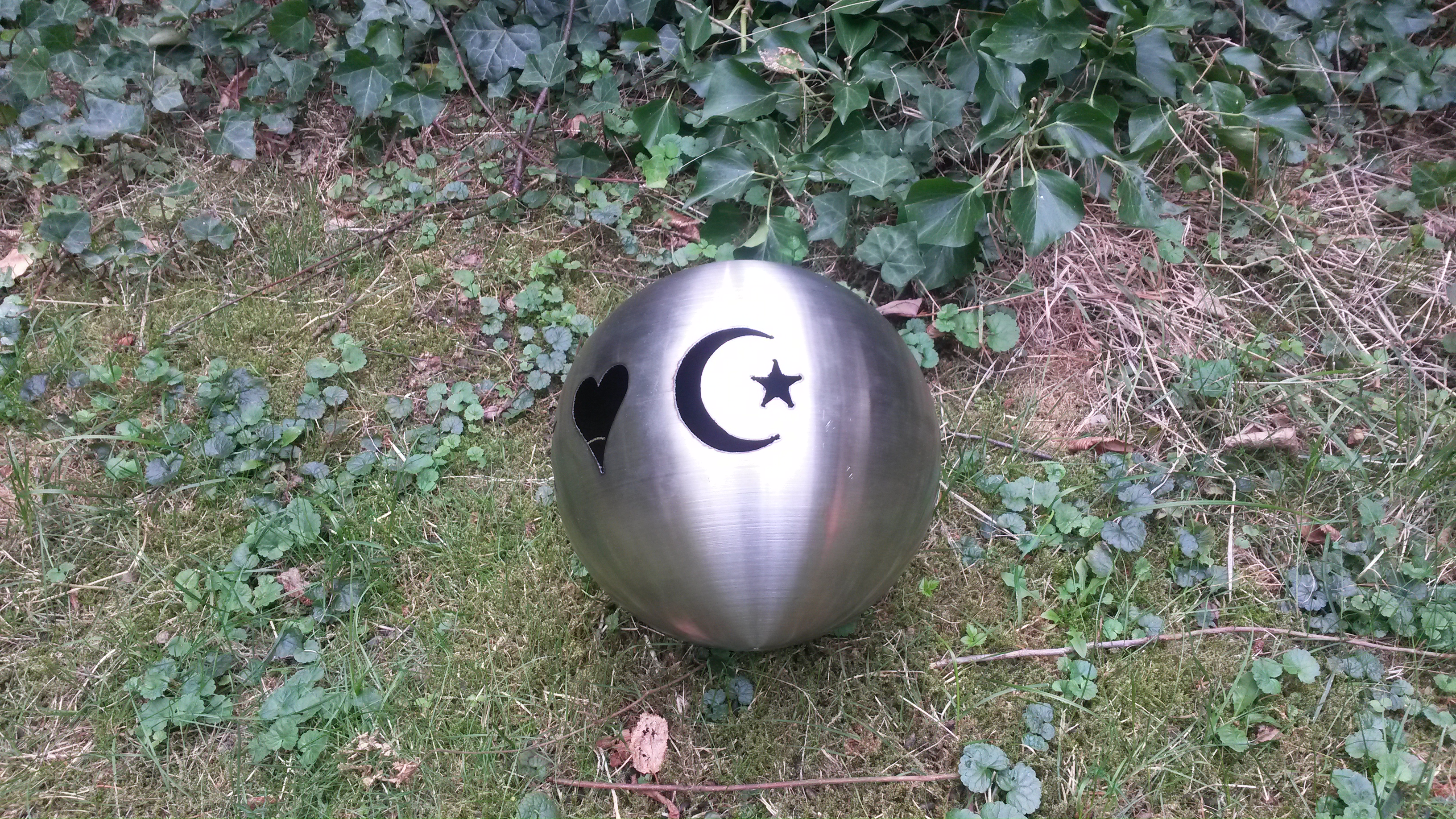

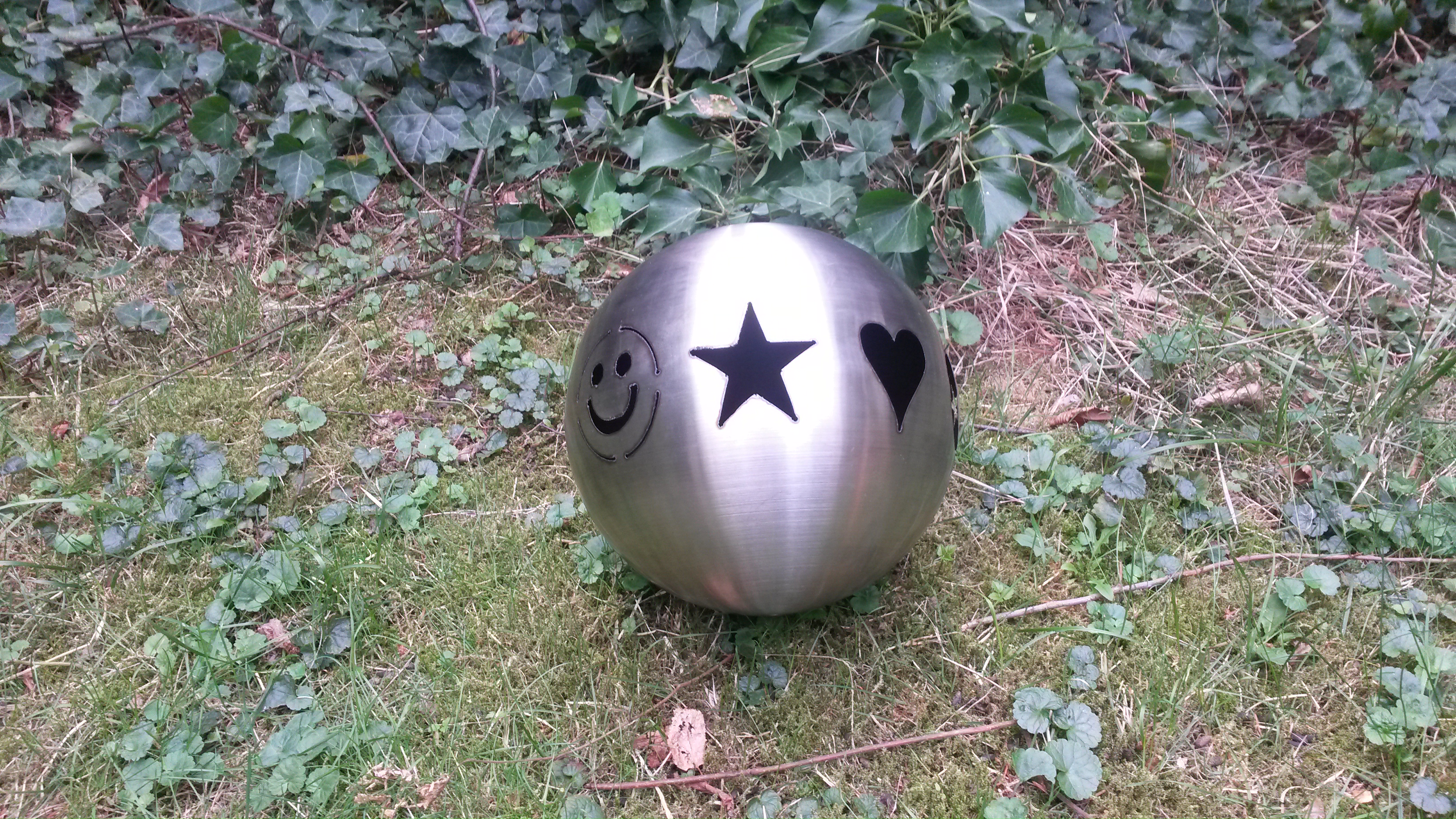

Mit dieser 3D-Ball-Cut Plasmaschneidanlage können Sie

jegliche Metall-Kugeln, bis zu einem Durchmesser von

100 - 400 mm bearbeiten.

Technische Daten:

Arbeitsbereich:         X-Achse 360 Grad    Y-Achse 100 Grad

Freifläche für Material:   X-Achse 410 mm    Y-Achse 410 mm

Auflösung:       0,06 mm bei 250 mm Kugel

Geschwindigkeit:       6000 mm/min

Steuerung:            Microcontroller

Gewicht:              ca. 40 kg

Außenmaße ca :           B 1000 mm       T 800 mm       H 450 mm

Systemvoraussetzung :

PC mit Windows-XP / Vista / 7

( verwendbare Zeichnungs-Programme : Auto Cad, Auto Sketch, Corel Draw, BO-CNC, u.v.m. )

Hardwarevoraussetzungen :

Plasmabrenner ( ist in vielen Metallbau-Firmen bereits vorhanden. )

 Besonderheiten :

Leistungsstarke Step-Motoren in Verbindung mit Power-Controllern,

für dynamische und präzise Verfahrwege.

Höhenkorrektur Plasmaschneidkopf :   ja, automatisch

wir verzichten bewusst auf eine THC-Höhensteuerung, weil diese, die Bearbeitungszeit erheblich verlängert

( durch die automatische Höhenkorrektur, können Unebenheiten des Schneidmaterials ausgeglichen werden.

Universelle Brenneranbindung : ja, durch Schnellspannvorrichtung

( an dieser Plasmaschneidanlage, lässt sich fast jeder Hand-Plasma-Brenner, ganz simpel anbinden. )

Plasma-Strahl-Zündung : ja, automatisch

( die erforderliche Ansteuer-Electronic zum Zünden des Plasma-Strahls, ist bereits in der Anlage integriert. )
