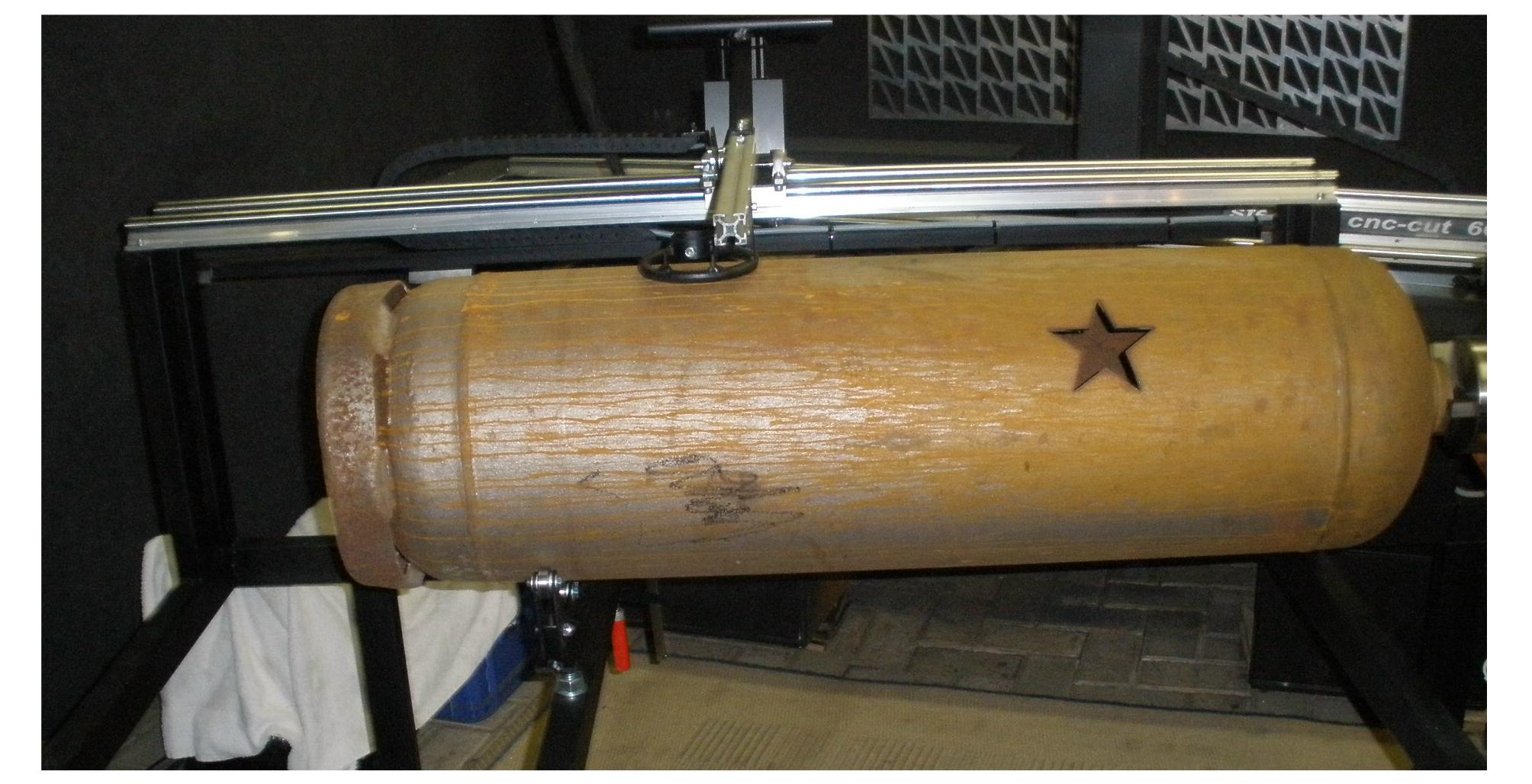

Feuertonnen und Rundrohr-

 Plasmaschneidanlage

 " step-go   tube-cut

speed 600-1300 "

für Feuertonnen und Rohrbearbeitung bis 600 mm Durchmesser

mit Arbeitstisch

Großer Arbeitsbereich von :     1300 mm  X   600 mm

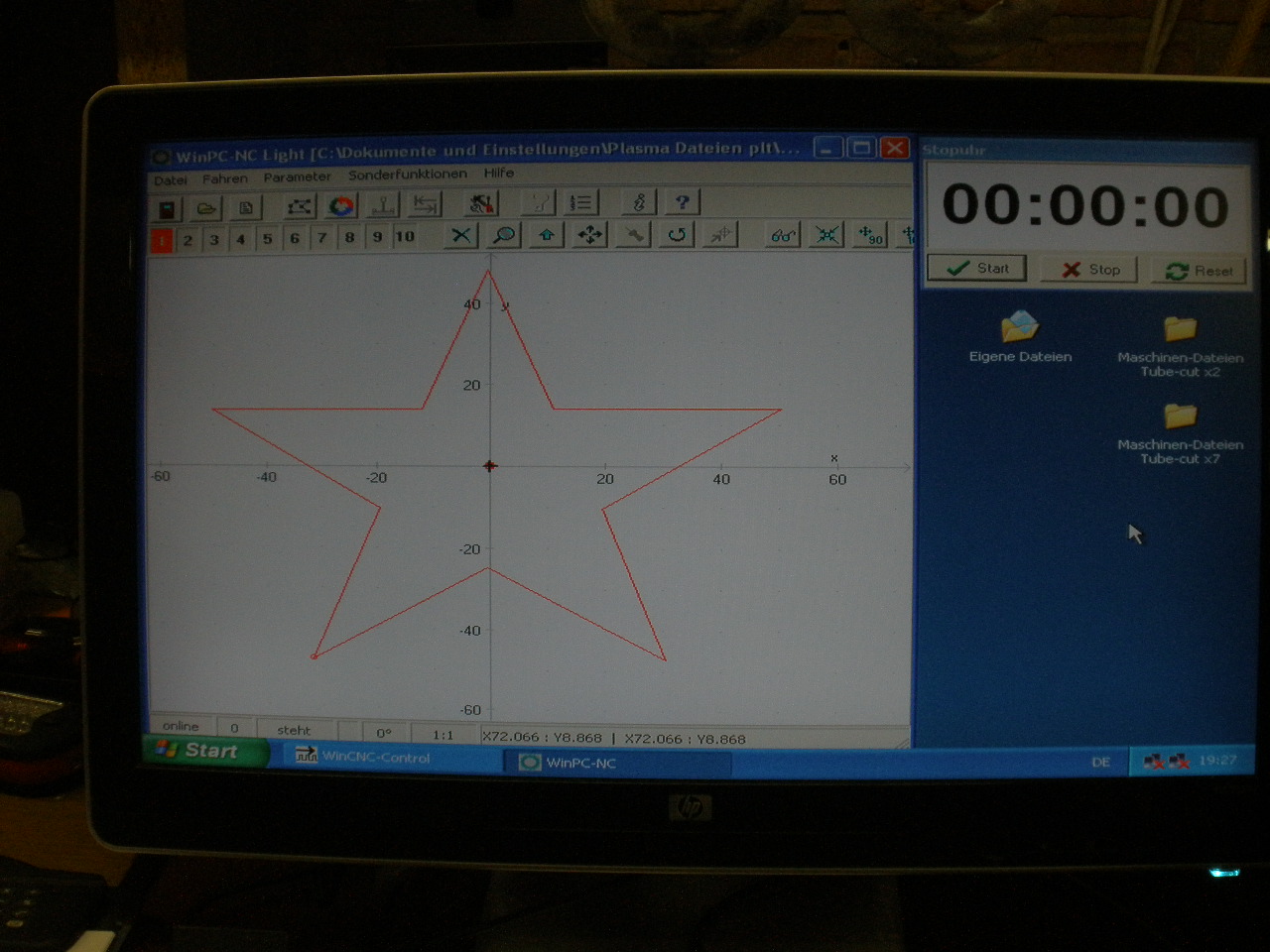

 mit „WIN PC-NC“ Plasma-Schneid-Software

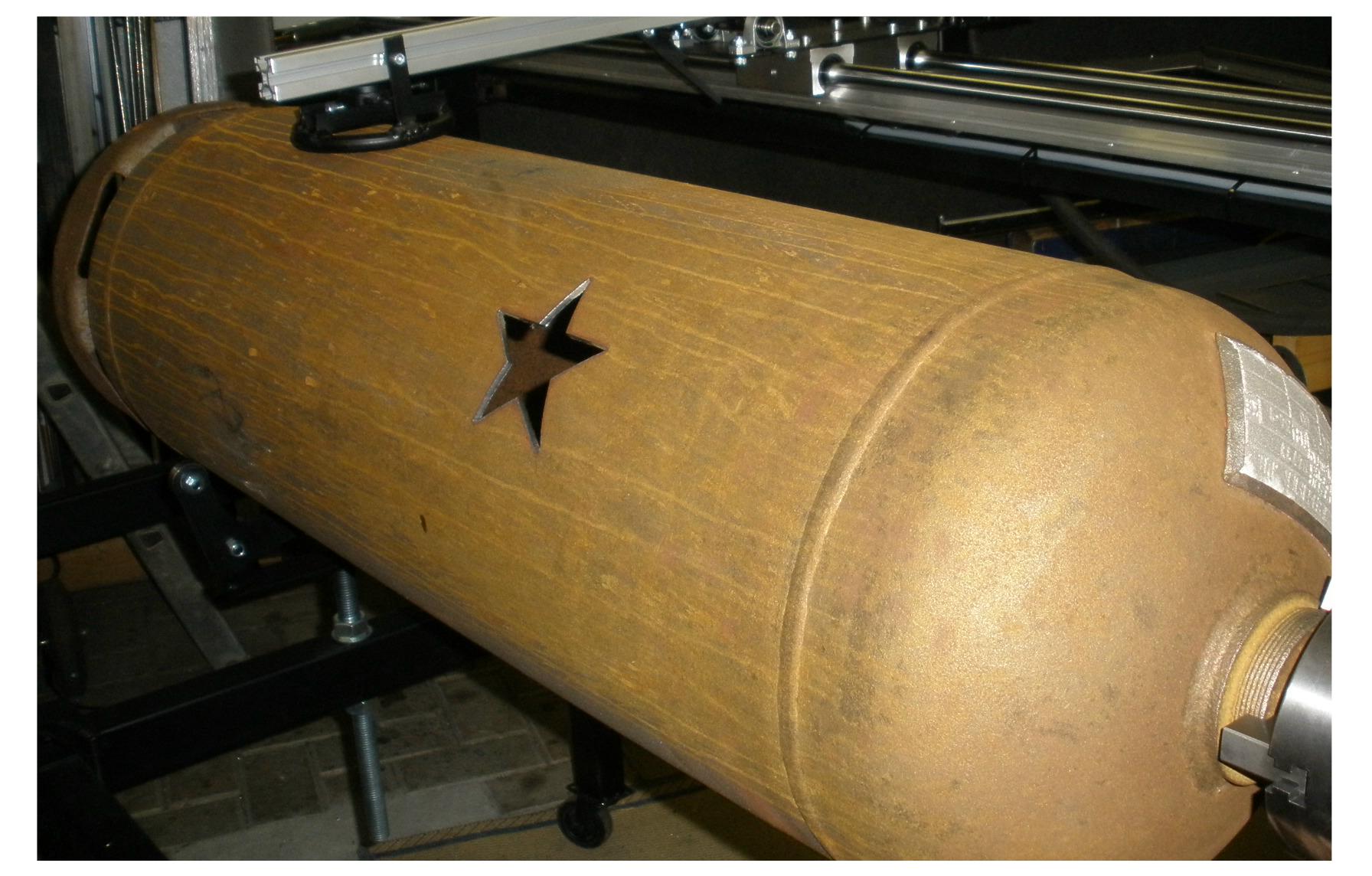

Mit dieser Plasmaschneidanlage können Sie Feuertonnen,

Öl-Fässer und Rundrohre von

1300 mm x 600 mm in einem Arbeitsgang erledigen.

Technische Daten:

Arbeitsbereich:         X-Achse 1300 mm    Y-Achse 600 mm

                     Freifläche für Material:   X-Achse unendlich    Y-Achse 620 mm

Auflösung :            0,031 mm (X-Achse)

Geschwindigkeit:       0 - 7200 mm/min

Steuerung:            Microcontroller

Gewicht:              ca. 100 kg

Außenmaße ca :            B  2000 mm       T 900 mm       H 1300 mm

Systemvoraussetzung :

PC mit Windows-XP / Vista / 7

( verwendbare Zeichnungs-Programme : Auto Cad, Auto Sketch, Corel Draw, BO-CNC, u.v.m. )

Hardwarevoraussetzungen :

Plasmabrenner ( ist in vielen Metallbau-Firmen bereits vorhanden. )

 Besonderheiten :

Leistungsstarke Step-Motoren in Verbindung mit Power-Controllern,
für dynamische und präzise Verfahrwege.

Höhenkorrektur Plasmaschneidkopf :   ja, vollautomatisch

(wir verzichten bewusst auf eine THC-Höhensteuerung,

weil diese, die Bearbeitungszeit erheblich verlängert…)

Arbeitsbereichüberwachung :  ja, über Software

( die Arbeitsbereichsüberwachung kann per Software auf jedes beliebiges Maß eingestellt werden. )

Universelle Brenneranbindung :  ja, durch Schnellspannvorrichtung

( an dieser Plasmaschneidanlage, lässt sich fast jeder Hand-Plasma-Brenner, ganz simpel anbinden. )

Plasma-Strahl-Zündung :  ja, automatisch

( die erforderliche Ansteuer-Electronic zum Zünden des Plasma-Strahls, ist bereits in der Anlage integriert. )
