Plan-Plasmaschneidanlage
“ step-go cnc-cut 6020 speed “
Großer Arbeitsbereich von : 3000 mm X 2000 mm
mit „WIN PC-NC“ Plasma-Schneid-Software
Mit dieser Plasmaschneidanlage können Sie Blech-Formate von 3000 mm x 2000 mm in einem Arbeitsgang erledigen. (eine nachträgliche Verlängerung der X-Achse, auf bis zu 12000 mm ist möglich.)
Technische Daten:
Arbeitsbereich: X-Achse 3000 mm Y-Achse 2000 mm Freifläche für Material: X-Achse unendlich Y-Achse 2150 mm Auflösung : 0,031 mm Geschwindigkeit: 7000 mm/min Steuerung: Microcontroller Gewicht: ca. 90 kg
Außenmaße ca : L 2700 mm B 420 mm H 480 mm
Systemvoraussetzung : PC mit Windows-XP / Vista / 7 ( verwendbare Zeichnungs-Programme : Auto Cad, Auto Sketch, Corel Draw, BO-CNC, u.v.m. )
Hardwarevoraussetzungen : Arbeitstisch ( kann ganz einfach aus Vierkantrohr hergestellt werden. ) Plasmabrenner ( ist in vielen Metallbau-Firmen bereits vorhanden. )
Besonderheiten :
Leistungsstarke Step-Motoren in Verbindung mit Power-Controllern, für dynamische und präzise Verfahrwege.
Höhenkorrektur Plasmaschneidkopf : ja, automatisch wir verzichten bewusst auf eine THC-Höhensteuerung, weil diese, die Bearbeitungszeit erheblich verlängert ( durch die automatische Höhenkorrektur, können Unebenheiten des Schneidmaterials ausgeglichen werden. Dadurch entsteht die Bearbeitungsmöglichkeit von : Riffelblechen, gebogenen Blechen, Lochblechen, Gittern, uvm. )
Universelle Brenneranbindung : ja, durch Schnellspannvorrichtung ( an dieser Plasmaschneidanlage, lässt sich fast jeder Hand-Plasma-Brenner, ganz simpel anbinden. )
Erweiterbares Schienen-System : ja, in X-Richtung ( das Schienen-System kann vom Kunden beliebig verkürzt oder später wieder verlängert werden. )
Der X-Achs-Antrieb, in Verbindung mit dem Schienensystem ist eine Eigenentwicklung. Hier garantiert die ausgefeilte Technik auch bei großen Verfahrwegen, Maßgenauigkeit und ein langes Maschinenleben.
Plasma-Strahl-Zündung : ja, automatisch ( die erforderliche Ansteuer-Electronic zum Zünden des Plasma-Strahls, ist bereits in der Anlage integriert. )
Vergessen Sie alte Hand-Brenn-Schablonen und die damit aufgewendete Zeit.
Mit der Plasmaschneidanlage können Sie SOFORT und SCHNELL produzieren.
Vorführung und Einweisung der Anlage gehören zum Lieferumfang.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|

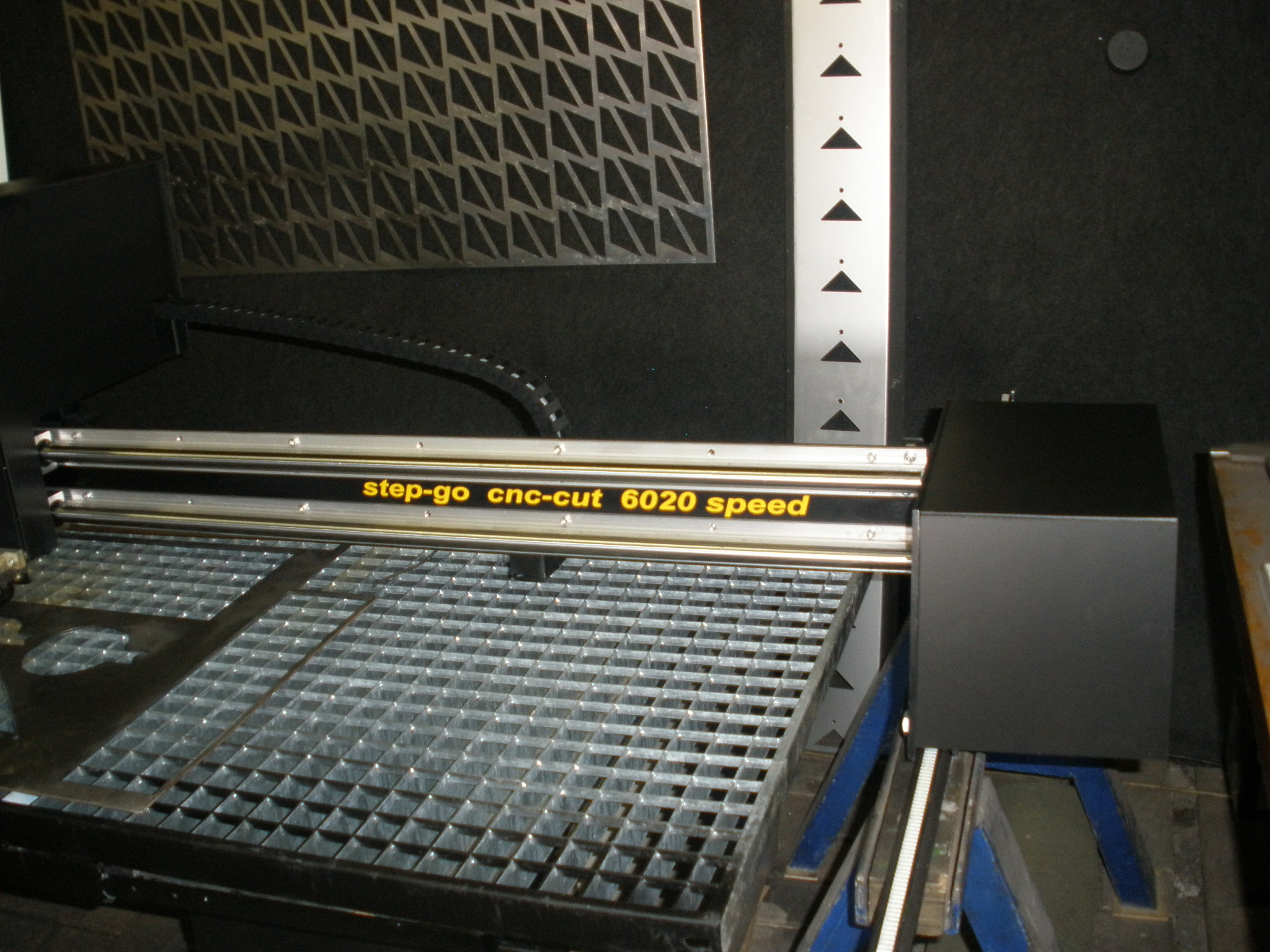

Plan-Plasma-Schneidanlage “ step-go cnc-cut 6020 speed “ |
||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||
|

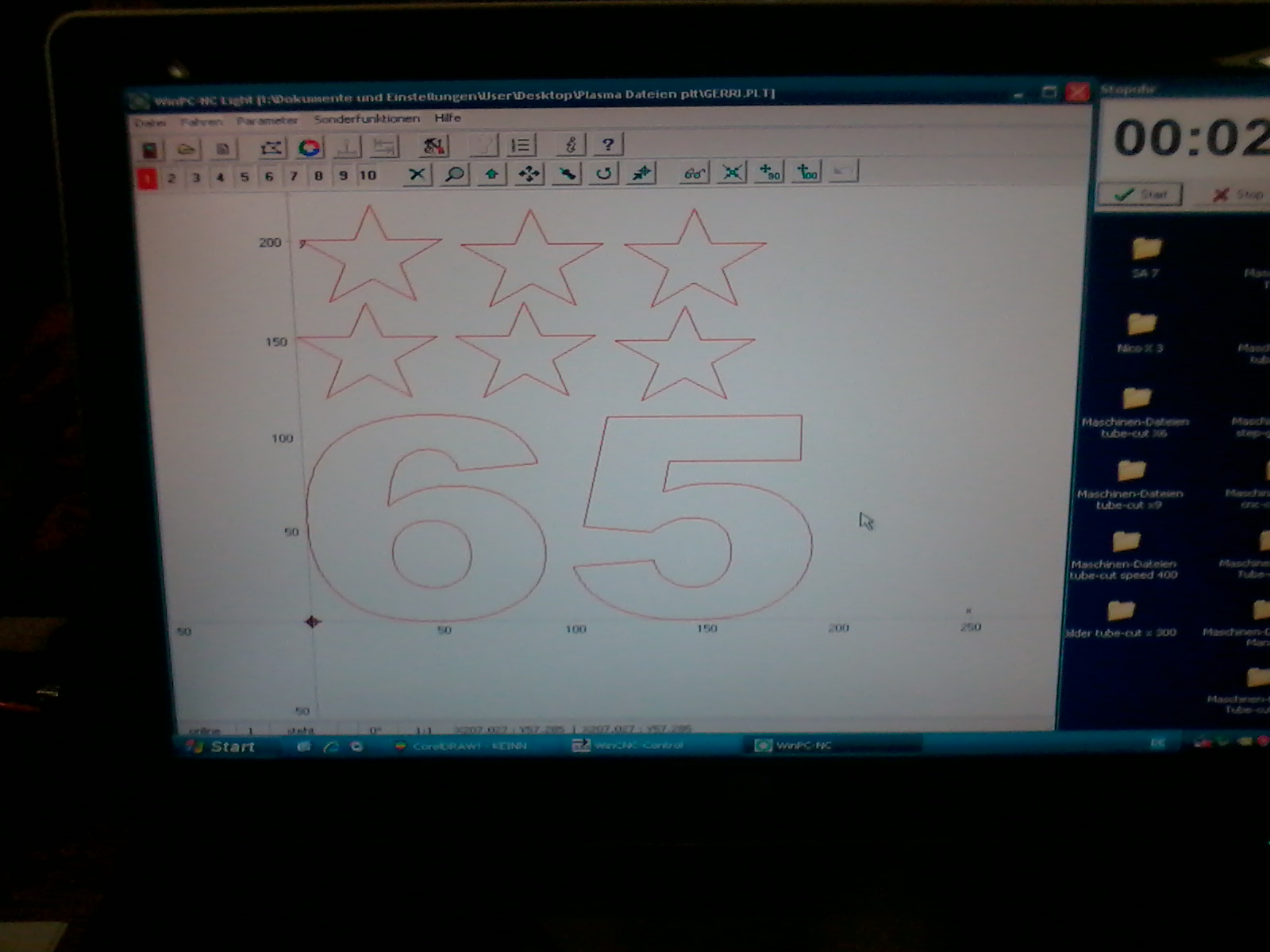

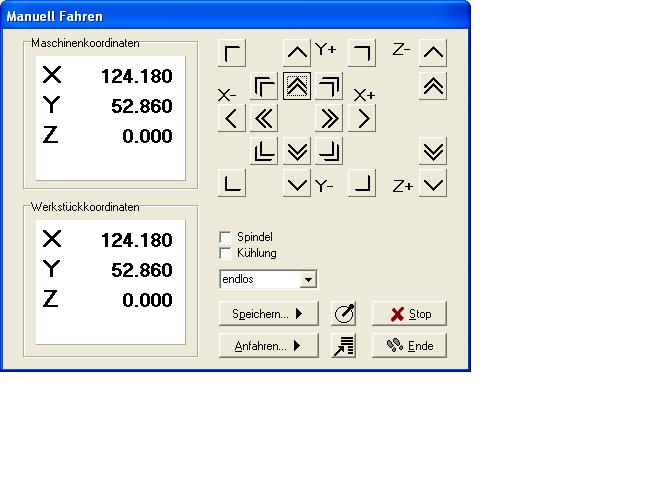

Maschinen-Software “ WIN PC-NC “ |
||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||
|

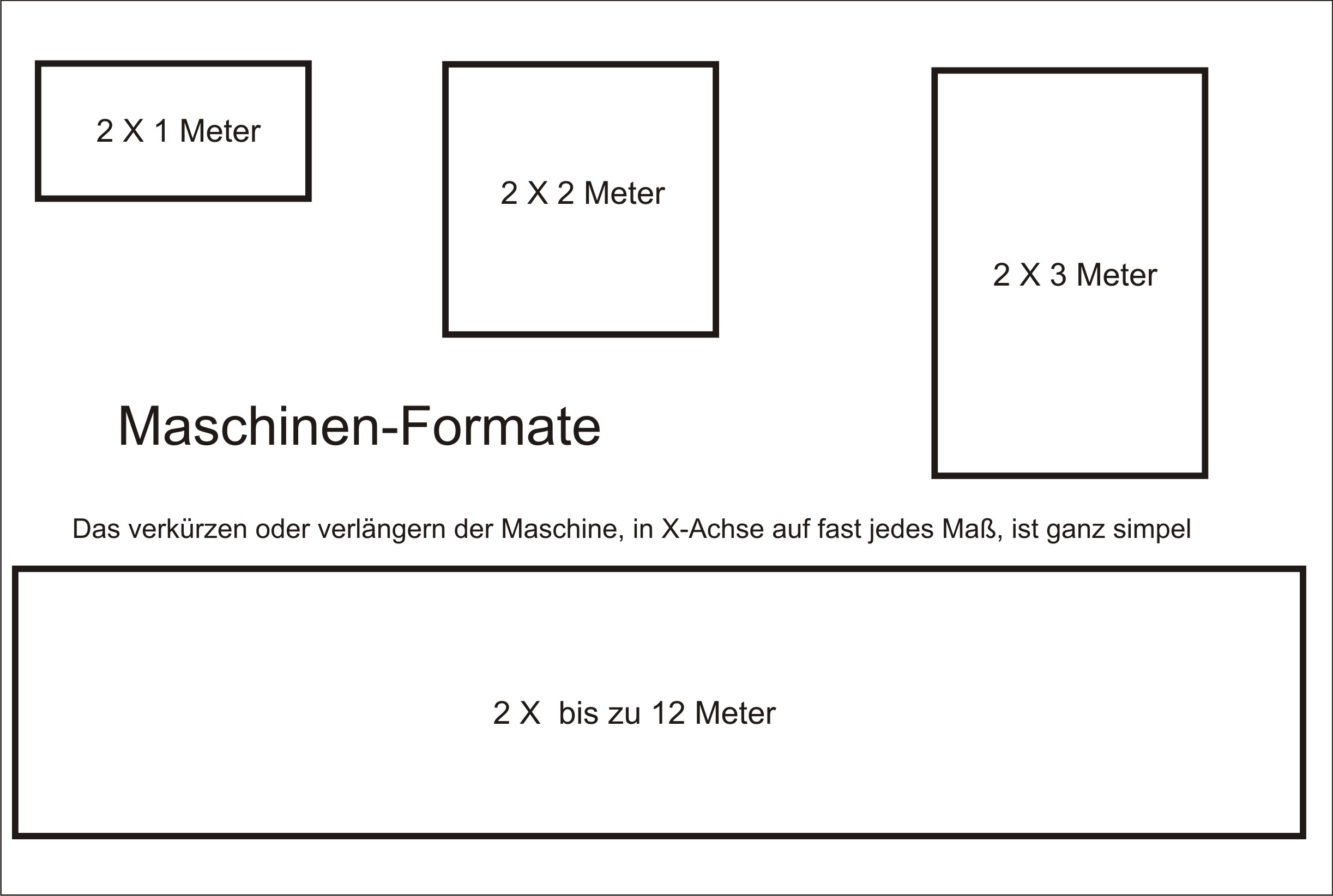

Standard-Format ist 2 X 3 Meter. Man kann die Maschine auch vorerst verkürzen und später wieder verlängern. |
||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||
|

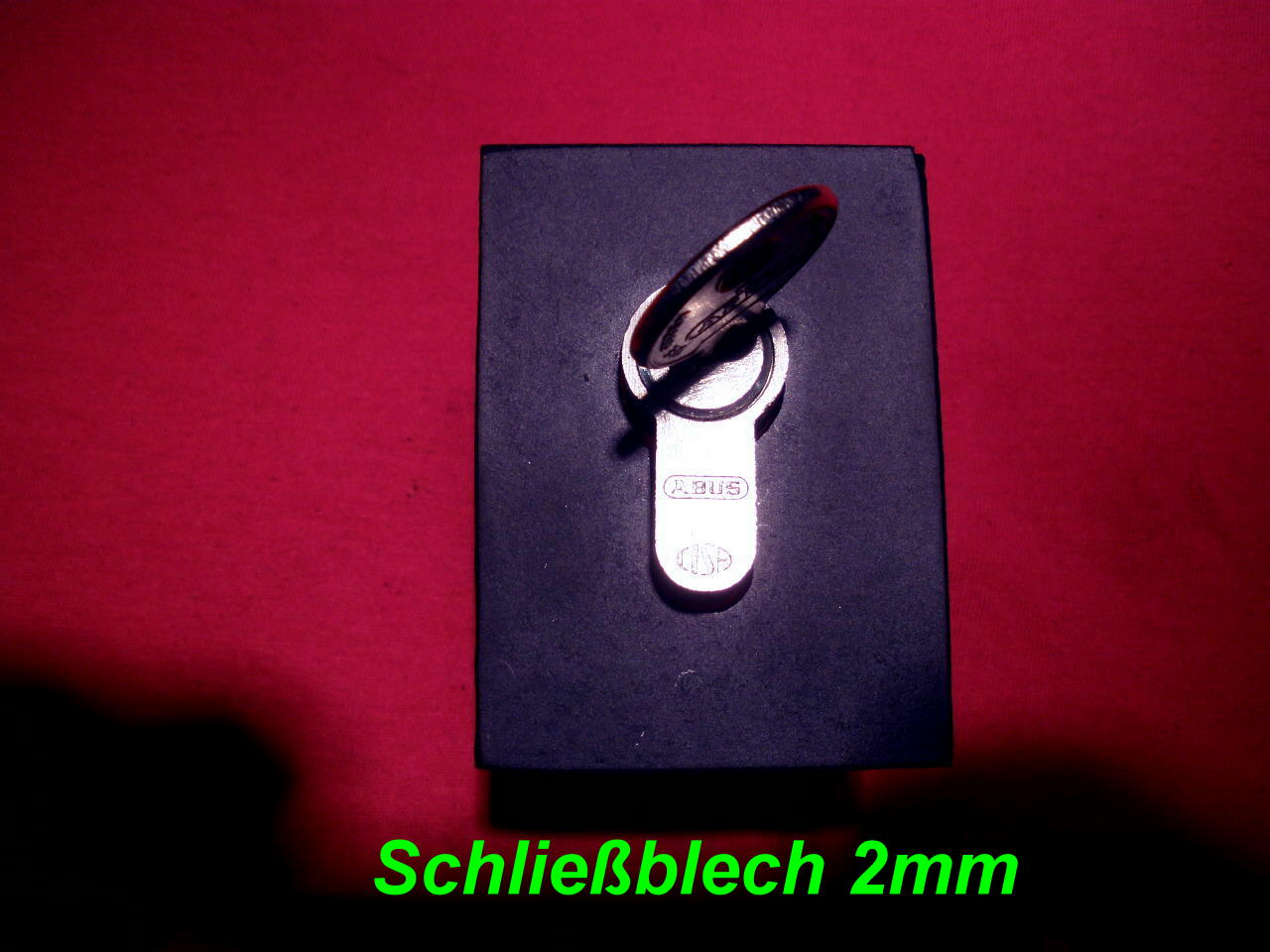

Schließblech mit “ step-go cnc-cut 6020 “ geschnitten |
||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
